チタンはプレス成型加工が極めて難しい素材で、メガネ部品の成形には不可欠な塑性加工技術です。プレス加工品にマシニング加工を追加した複合加工など、複雑な形状の複合部品加工も可能です。

西金のモノづくりで「最適解」を

プレス加工

★ 西村金属のプレス加工技術/特徴

メガネ部品は非常に曲面が多く成型が極めて難しい製品です。プレス加工もメガネ部品の成形には不可欠な塑性加工技術です。当社は切削技術以外の分野でも多くのノウハウを吸収してきました。プレス加工もそのひとつ。プレス加工品にマシニング加工を追加した複合加工など、複雑な形状の複合部品加工も可能です。主にヨロイ/山(わたり)などのチタン製メガネ部品のプレス加工を得意としております。
また、当社ではプレス加工に必要な金型を社内で一貫して製作することで大幅なコストダウンと部品加工のリードタイム短縮を実現しています。  金型/治具加工

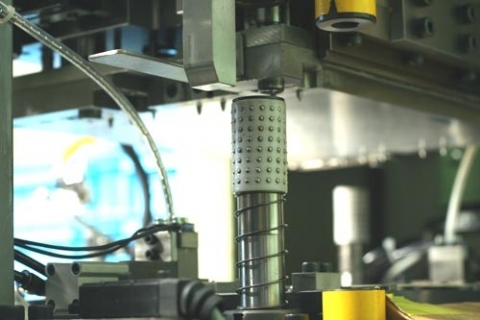

単型プレス加工から順送プレス加工に変更しコストダウンを実現

西金の順送化プレス技術

弊社では「単型プレス加工」と「順送プレス加工」をお客様の要望に沿って最適な加工法を提案しております。実績としては従来は①抜き→②曲げ→③部品カシメ→④曲げ→⑤抜きと単型プレス加工の5工程で加工していたプレス加工品を

弊社独自の自動化のアイデアで順送プレス化を提案し実現いたしました。

結果、月30000個の生産能力が限界だった部品を

3日で生産することを実現し、大幅なコストダウンを実現いたしました。

この提案にはお客様にも大変喜んでいただいております。

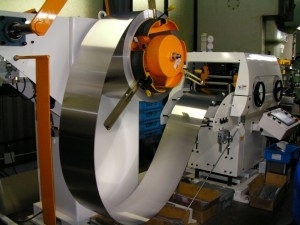

送り装置
=====================
オリイメック製:LCC-04KR3
板厚:0.3~3.2mm
板幅:50~400mm
コイル質量:2500(2000)kg
コイル外径:φ1200(MAX)
コイル内径:φ508
=====================

品質検査体制について

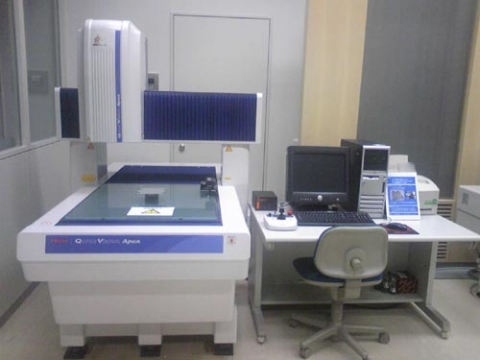

最新鋭のCNC画像測定機(三次元タッチトリガー仕様)にて複雑なプレス部品の測定も可能です。
画像測定だけでは難しい側面の位置度測定もワンチャックにて可能です。

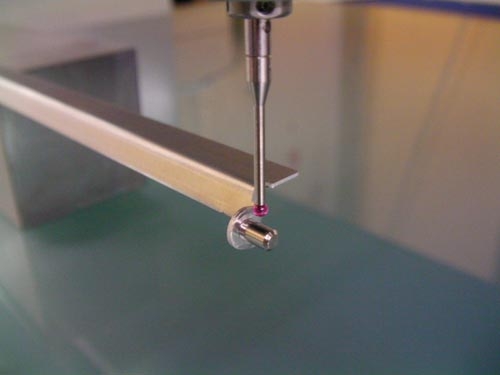

画像測定機による側面形状の位置度三次元測定


CNC画像測定機(三次元タッチトリガー搭載)⇒詳細はこちら⇒検査測定機器一覧

★ 主な加工材質

純チタン、モネル
洋白(ニッケルシルバー)など。

★ 主なプレス加工技術

  • 曲げ加工
  • 潰し加工
  • トリミング加工
  • 平押さえ 加工
  • 模様入れ 加工
  • ヤゲン潰し加工
  • 抜き加工
  • セイパー抜き加工
  • フォーム抜き加工
    など

★ 御見積もりついて

まずは、形状のわかる図面や手書きでもかまいませんのでラフスケッチなどをお送りください!
お見積もりの際は、 希望単価や希望納期指値があれば、ご連絡下さい。できる限り対応いたします。
見積り時間の短縮となり、助かります。

関連する特異加工技術

トルクスネジ・トルクス穴加工(特殊トルクス穴付キャップボルト:64チタン)

SANYO DIGITAL CAMERA
西村金属は特殊トルクス(TORX)穴付きボルト加工も可能です。 下記の高強度チタン合金64チタン製の特殊トルクス(TORX)穴付キャップボルトは NC旋盤加工+転造ネジ加工にて製作しております。 また、プレス工程でのトル ... 続きを読む

六角穴付き止めネジ・六角穴加工(特殊六角穴付止めネジ:64チタン)

3
  六角穴加工も同時加工可能です♪ 六角平径(1.5mm/2.0mm/2.5mm/3.0mm/4.0mm/5.0mm) 六角穴加工も弊社の特殊ねじ加工で得意とする加工の1つです。通常後工程で加工していた六角穴付 ... 続きを読む

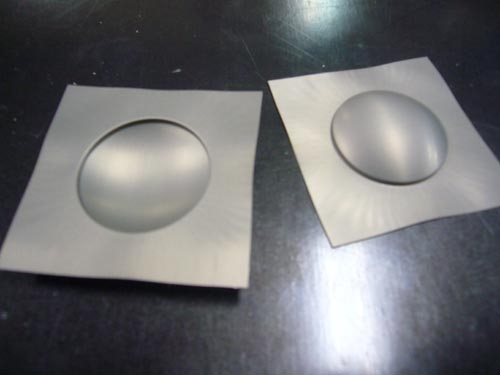

マグネシウム箔(t0.05)絞り加工 温間プレス加工

マグネシウム箔(t0.05)絞り加工 温間プレス加工
マグネシウム製スピーカーコーン マグネシウム箔(AZ31 厚み:t0.05)
