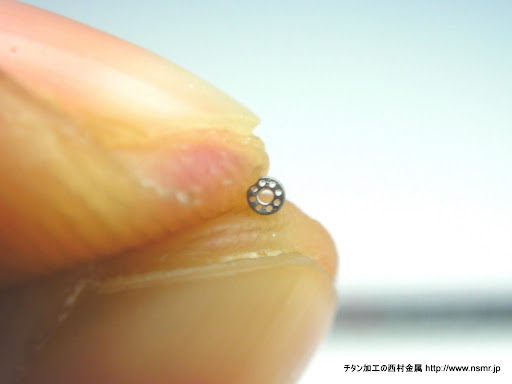

ステンレス（SUS）にφ0.25の穴を8穴の穴明け加工です。
NC自動旋盤での切削加工。背面加工で8箇所の面取りもばっちり行っております。

どうでしょう？私の指紋もバッチリ写っております。

微細深穴加工でお困りの際はお気軽にご相談くださいませ。

弊社ではφ1.0mm以下５D（ドリル径の5倍）以上の微細深穴加工も加工可能です！
下の写真はステンレス（SF20T）を使用してφ0.8mmで L8.0mm深穴加工した写真です！
また、細穴深穴加工の場合一番問題になるのが量産加工ですが、この微細深穴加工は1000個/ロット以上の量産加工が 可能です！
微細深穴加工でお困りの際は是非一度お問い合わせください！
（※材質によって細穴深穴の加工範囲は大きく変わりますのでお気軽にお問い合わせくださ い！！）

φ0.80ｘL8.0　（10D：ドリル径の１０倍） (ステン：SF20T)

かなり前の実績なので、もっと新しい情報をアップしていきますね。

存知の通りチタンは難削材の部類に入ります。特にφ1.0mm以下の細穴の深穴加工ではドリル径の2倍の深さを超えると、あっという間にドリルが 折れてしまいます！！例えばφ1.0mmのドリルで穴加工する場合、ドリル径の2倍の2.0mmを超えると世界が変わります！！チタンの加工経験のある方 はご存知でしょう♪
これはチタンという材料が親和性が高く、工具がカジリつきやすい事に一つの要因があります。
他にも理由はあるのですが簡単 にいうと、

「とにかくチタンは加工性が悪いということです(笑)」

また、航空機や医療機器等で使われることが多いJIS60種（64合金）は非常に高強力 ですが、
純チタンよりもさらに加工性が悪いといわれています。

しかし！弊社ではこのチタン合金（6Al-4V)にφ1.0以下の微細深穴加工もNC旋盤加工による切削加工で加工可能です！

右の写真は64チタン合金を使用してφ0.8mmでL8.0mm深穴ドリル加工した写真です！
ものの見事にφ0.8mmでドリル径の10倍の微細細穴加工を実現しております！！
もちろん量産加工も可能です！チタンの微細細穴加工でお困りの際はお気軽にお問い合わせくだい！

弊社では、M1.0〜M2.0までの微細精密ネジ切り加工を得意としております！左の写真はM1.0の純チタン製止めネジです！イモネジ、押しねじとも言います。

NC旋盤でバイトによるネジ切り（チェーシング加工）で加工したもので、0.25mmのスリワリもカッターで同時に加工してます。全長が（L寸）が3.0mmしかなく、非常に微細できわどい加工です(^_^)v。

(続きを読む…)

φ1.0からの微細小径ボーリング加工（中繰り）

弊社ではφ1.0～の小径微細ボーリングも加工可能です！
現在のところφ1.0mm～φ1.5mmボーリングは中繰り深さ5.0mmまで！

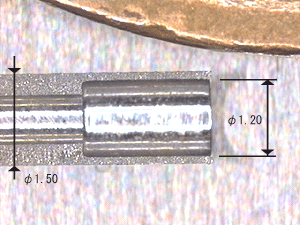

下の写真は外径φ1.50mmφ0.8mmのキリ穴を明け、 さらにφ1.2mmｘL2.0mmの小径微細ボーリング加工してます！内径交差0.005！！小径微細ボーリングでお困りの際は是非お問い合わせくださ い！

φ1.50ｘφ1.20ｘL2.0　（ステンレス：SUS303）

右上の茶色の物体は十円玉です♪
手に持ってみると小ささがわかりますね(^_^)v
